1. 项目概述
吉林省高速公路交警支队作为负责高速公路交通的职能部门，担负着日常交通监控、事故处理等重要职责。为了对吉林省的高速公路进行有效监视监控、充分利用现有的网络资源加快信息交流速度、提高对事故的快速响应能力，建立一套满足吉林省各级高速公路交警部门进行实时会商，图象、数据、语音同步交互的视频会议平台已成为吉林省高速公路交警支队的迫切需求。由我公司设计的视频会议平台将极大提高吉林省交警高速支队为提高支队对各大队的应急指挥、事故处理、科学决策、业务交流、职工远程教育等工作效率，从而建立一个现代化的办公环境，满足吉林省高速公路交警支队的对会议系统的需求。
高清视频会议调度指挥系统建成后，系统能够实现吉林省交警高速支队可实时与所属18个高速大队之间召开高清晰视频会议。图像效果达到1080P的高清视频。
为了强化对于应急指挥、事故处理、科学决策的管理，本视频会议系统建设的同时，本次视频会议系统能够与各大队所管辖视频监控系统集成，能够通过视频会议系统灵活、便捷的调取视频监控实时视频或回看监控录像。
为了节省公安交警系统网络资源，本次高清视频会议系统采用分布式对等组网方式，充分利用各大队富裕带宽，尽可能节省中心节点和骨干网带宽占用。
n 点对点会议
支队指挥中心与各大队之间，随时召开两两之间的点对点会议。
多方会议
支队指挥中心及各大队之间可以任意组合、随时召开多个参会方加入的多方会议；
n 广播式大会
支队指挥中心主会议室作为主持方，各交警大队会议室做为分会场，召开全体广播会议。各分会场收听、收看主持会场会议内容。各分会场可向主会场提出发言请求，主会场可同意或拒绝发言请求，并可指定某一分会场进行发言，并可巡视各参会分会场。
吉林省交警高速支队视频视频会议系统，以高速支队指挥中心作为中心建设，建立视频会议的主会场，另外18个交警大队会议室建立视频会议分会场，让大队会议室、支队指挥中心能能够进行实时的视频沟通，了解前方最新情况。同时视频会议系统可与骄傲经视频监控系统互通，可通过视频会议系统灵活调用高速公路视频监控实时画面或回看监控录像。总部中心可录制指定会议过程，并对归档文件进行统一管理。本次项目建设范围包括：一个高速支队指挥中心会议室、18个交警大队的视频会议室。
根据吉林省交警高速支队网络资源现状，充分考虑本次项目中多点会议组织形式对于视频传输组网和调度管理的灵活性要求，以及今后系统的扩展性需求，我公司为保证会议系统能真正达到支队领导需要的视频图像效果和功能，在本次项目中摒弃了拥有众多缺陷和技术落后的传统视频会议的以MCU为中心的会议结构，而采用更贴近支队视频会议需要和技术更先进的多级分布式对等组网方式。在支队指挥中心VPN网络通道和各交警大队每个VPN网络通道都需要10Mbit/s带宽作为网络承载。可完成1个交警支队和18个交警大队全部在线的广播大会。如下图所示

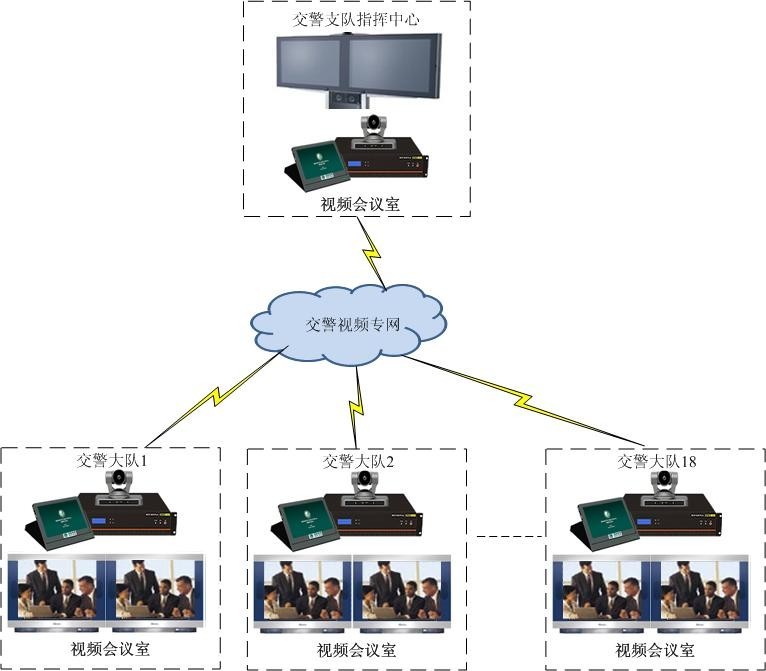

图3.1 分布式对等组网方案
先进分布式组网方式相对于传统的集中式部署方式，具有如下优点：
Ø 分布式组网方式，可实现本地范围内视频信号的分享复用，降低对于中心节点和骨干节点的带宽占用；
Ø 分布式组网方式，可灵活满足项目评审会议中，点对点会议、多点会议和广播式会议的会议组织形式；并延伸支持其他形式的会议；例如：在省任意一点可以作为主会场召开现场办公会议；
Ø 分布式结构，避免传统集中式部署的单点故障风险，提高系统可靠性；
易视公司在多媒体编解码研发方面拥有雄厚的技术实力，公司自主研发全新一代高清视频处理单元，产品并且具备良好的开放性，可支持当前市场上主流的视频监控系统，可实现与视频监控无缝对接；以监控信息点为视频源，方便调取各监控点画面，实现各种视频、数据业务的多元模块完美合体，实现集视频监控、远程视频录像、视频会议功能于一体的多元化视频整合应用平台。
Ø 全面支持720P@30/60fps、1080P@30fps高清编码，提供全高清画面品质，清晰流畅，具有强大的网络纠错机制；
Ø 超低带宽实时编码，1080P双流低于2M；
Ø 主会场具备多分屏功能，可在1个显示设备上显示4个会场高清图像，满足主会场领导的观看需要，
Ø 高性能编码算法，高清编码延时低于100ms，超低的编码延时满足互动讨论的实时性需要；
Ø 视频协议采用 H.264、H.264HP及其他通用协议
Ø 支持当前市场上主流的视频监控系统无逢对接，可调取实时监控视频或回看监控录像；
Ø 支持远程集控管理，可对远程视频终端进行配置、监控、系统故障诊断、设备流量监控等功能；
Ø 任意终端节点间可直接召开会议，会议组织形式灵活，适合行政会议、培训会议、应急指挥等多个应用场景。
根据吉林省交警高速支队视频会议系统在本次项目中的需要，交警支队会议室相关音视频设备部署如下：

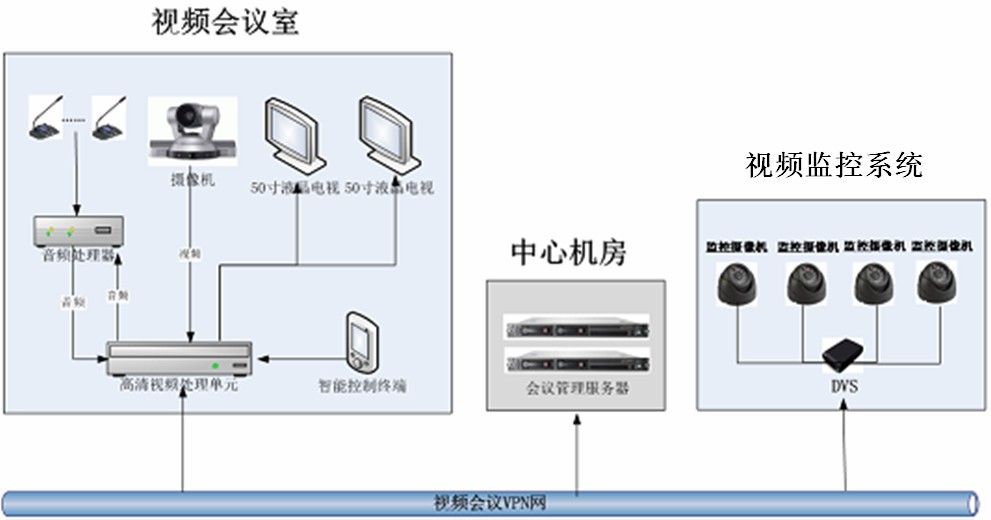

图3.3 交警支队音视频系统方案
n 视频设备
会议室内部署多台高清视频会议摄像机，可支持1080P。高清视频处理单元采集高清视频会议摄像机信号，通过编码后上送给远端会议室；
本地可配置两台50寸以上液晶电视，作为本地显示系统也可依据会议室大小配置大型屏幕拼接。高清视频处理单元将远端信号解码并通过显示设备将会议图像显示出来；
高清视频处理单元通过IP网络访问视频监控系统，调取实时监控视频或回看监控录像。
n 音频设备
会议室内拾音设备配置2个无线麦克风，满足本地拾音的要求，无线麦克风接收器与音频处理器连接，音频处理器与高清视频处理单元通过RCA接口连接，实现本地音频采集并上送给远端会场；
本地扩音采用电视音箱，高清视频处理单元通过RCA接口与音频处理器连接，音频处理器将电视连接，实现远端会场声音的本地扩音。
音频处理器实现了数字化的音频处理，可有效控制回音、啸叫等现象，保证会议过程中清晰语音交流。
n 会议控制与管理
通过会议室内的智能会议管理服务器，可以实现对于本地会议的灵活控制，可以实现会议的邀请、呼叫、显示切换、会议过程组织等操作。
n 点对点会议：支队指挥中心与各大队之间或大队与大队之间，随时召开两两之间的点对点会议。各会议之间互不干涉，总部主会场还可以监控各会议室的情况，并可随时加入会议之中；
n 多方会议：支队指挥中心及各大队之间可以任意组合、随时召开多个参会方加入的多方会议；
n 邀请第三方参会：在会议过程中，可随时邀请任意第三方会议室参加本次会议，对某些问题提出经验性观点，保证会议顺利进行，提高会议效率；
n 广播式大会：交警支队指挥中心主会议室作为主持方，各交警大队会议室做为分会场，召开全体广播会议。各分会场收听、收看主持会场会议内容。各分会场可向主会场提出发言请求，主会场可同意或拒绝发言请求，并可指定某一分会场进行发言，并可巡视各参会分会场。
通过视频会议与视频监控的融合，形成对前端监控与后端联动的统一指挥体系。对参加会议的领导、专家作出指挥决策提供前端图像资料，使领导的决策更加准确。

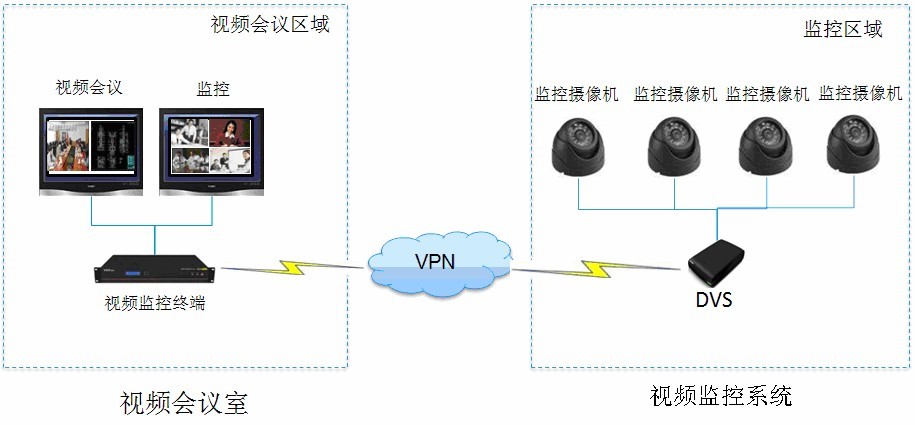

图3.5 视频会议系统与视频监控系统无缝集成
视频会议系统与视频监控系统集成，具有如下特点：
Ø 支持与当前市场上主流视频监控系统对接，可便捷的实时调取监控视频，或回看监控录像；
Ø 可与当前主流硬盘录像系统对接，并可调用硬盘录像机中的归档文件；
Ø 操控简单方便，通过会议控制终端既可完成监控画面的调用；
Ø 网络资源可以统一调用，本地内调用本地监控视频，要比传统通过总部MCU中转，避免了带宽无谓消耗，节省了骨干网带宽。
按交警支队对会议的管理要求，需要支队指挥中心对指定的会议过程进行实时录制并归档保存。本次建设规划，能够满足重要会议的实时全程高清录像。并对录像内容包含影像信号、音频信号和双流信号，录像文件可长期归档保存和在线点播。
|
对比项
|
MCU组网
|
分布式对等组网
|
|
带宽占用
|
中心节点带宽占用高，骨干网带宽消耗大，中心带宽往往成为系统主要瓶颈
|
有效地节省了骨干网带宽
|
|
会议组织形式
|
会议组织过程需要由专业技术人员支持，操作相对复杂
|
会议组织操作便捷，会议组织形式多样、灵活
|
|
可扩展性
|
难以支持灵活扩展，向地市延伸时需增加MCU级联，建设成本高
|
易于扩展性，向地市延伸只需增加会议室终端设备
|
|
可靠性
|
MCU作为系统核心设备存在单点故障风险，可靠性差
|
无单点故障，可靠性高
|
|
监控整合能力
|
需要增加额外设备来实现与监控系统的对接；
各个节点调用监控画面，都需要从MCU获取数据，造成骨干网带宽的极大浪费；
并且监控画面调用操作复杂。
|
相关设备兼容各种监控系统数据格式；可通过统一管理平台实现会议和监控的管理调度，操作简单便捷；
网络资源可以统一调用，有效节省骨干网络带宽。
|
|
应用集成能力
|
系统封闭，无法与现在应用系统集成
|
系统集成开发，可提供应用集成定制，能够与视频监控系统无缝集成
|
|
总部带宽需求
|
≥24Mb（2M*12+N）
|
≤10Mb
|
|
各中队间会议
|
需要占用中心带宽
|
无需占用总部中心带宽
|
|
